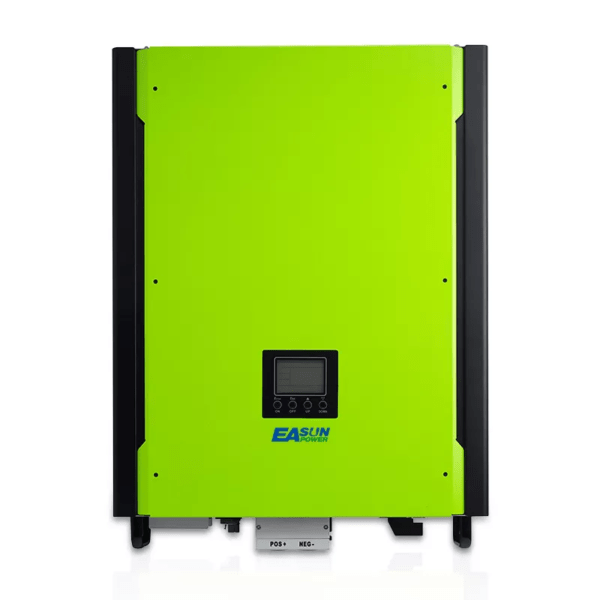

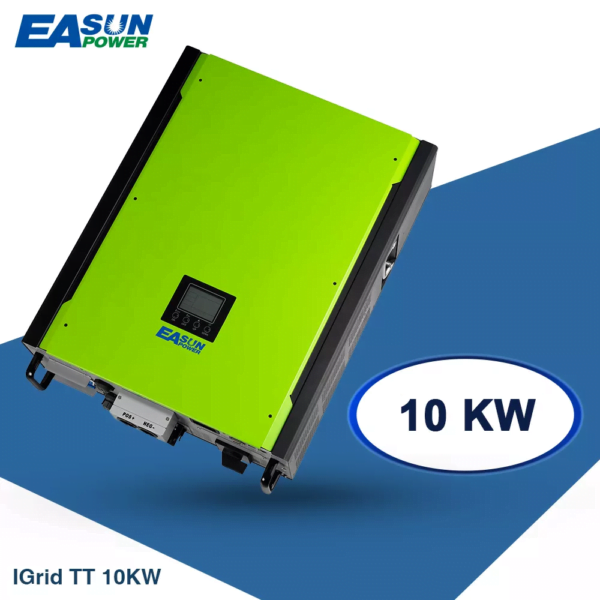

MODEL: IGrid TT 10KW
Faze: 3 faze in / 3 faze out
Putere maxima panouri fotovoltaice: 14850 W
Putere maxima iesire: 10000 W
Putere maxima incarcare: 9600 W
FUNCTIONARE GRID-TIE
INTRARE PV (DC)
Tensiune DC nominală maximă: 720 VDC / 900 VDC
Tensiune de pornire Alimentare inițială: 320 VDC / 350 VDC
Gama de tensiune MPPT: 400 VDC ~ 800 VDC
Numărul de trackere MPPT: 2 / 2 x 18,6 A
IEȘIRE GRID (AC)
Tensiune nominală de ieșire: 230 VAC (P-N) / 400 VAC (P-P)
Gama de tensiune de ieșire: 184-265 VAC* pe fază
Curent nominal de ieșire: 14,5 A pe fază
EFICIENŢĂ
Conversie maximă: 96%
FUNCȚIONARE OFF-GRID
INTRARE AC
Tensiune de pornire AC Auto: 120 – 140 VAC pe fază / 180
Interval de tensiune de intrare acceptabil: 170 – 280 VAC pe fază
Curent maxim de intrare AC: 40 A
INTRARE PV (DC)
Tensiune DC maximă: 900 VDC
Gama de tensiune MPPT: 400 VDC ~ 800 VDC
Numărul de trackere MPPT: 2 / 2 x 18,6 A
IEȘIRE MOD BATERIE (AC)
Tensiune nominală de ieșire: 230 VAC (P-N) / 400 VAC (P-P)
Forma de undă de ieșire: Undă sinusoială pură
Eficiență (DC la AC): 91%
OPERAREA HIBRID
INTRARE PV (DC)
Tensiune DC nominală: 720 VDC / 900 VDC
Tensiune de pornire: 320 VDC / 350 VDC
Gama de tensiune MPPT: 400 VDC ~ 800 VDC
Numărul de trackere MPP: 2 / 2 x 18,6 A
IEȘIRE LA GRID (AC)
Tensiune nominală de ieșire: 230 VAC (P-N) / 400 VAC (P-P)
Gama de tensiune de ieșire: 184-264,5 VAC* pe fază
Curent nominal de ieșire: 14,5 A pe fază
INTRARE AC
Tensiune de pornire AC Auto: 120 – 140 VAC pe fază / 180
Curent de intrare acceptabil: 170 – 280 VAC pe fază
Curent maxim de intrare AC: 40 A
IEȘIRE MOD BATERIE (AC)
Tensiune nominală de ieșire: 230 VAC (P-N) / 400 VAC (P-P)
Eficiență (DC la AC): 91%
BATERIE & ÎNCĂRCĂTOR
Tensiune DC nominală: 48 VDC
Curent maxim de încărcare: Implicit 60A, 10A – 200A
GENERAL
Dimensiune, D X L X H (mm): 167,5 x 500 x 622
Greutate netă (kg); 45
INTERFATA
Port de comunicație
Interfață RS-232/USB și CAN
Carduri opționale SNMP, Modbus și AS-400 disponibile
MEDIU INCONJURATOR
Umiditate: 0 ~ 90% RH (fără condensare)
Temperatura de Operare : -10 până la 55°C
