Suport acoperis plat panouri fotovoltaice, cu 2 cleme de capăt
139,00 lei
În stoc
În stoc
Ridicare personală
Livrare prin curier
Livrare paletizată
Metode de plată
Descriere produs

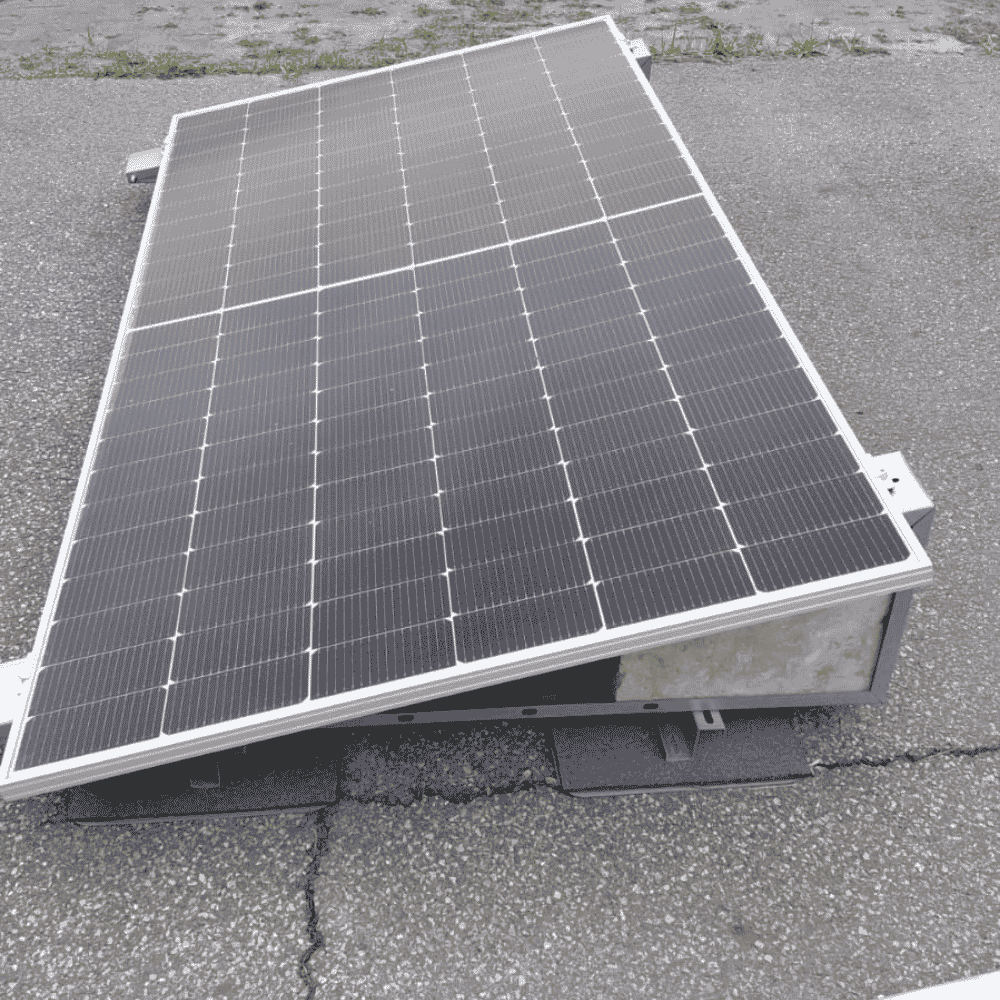

Suport triunghiular din oțel cu protecție Magnelis, proiectat pentru montarea panourilor fotovoltaice la un unghi de 15° pe acoperișuri plate.
- Unghi fix de înclinare: 15°
- Lungime bază: 1257mm
- Lungime suprafață înclinată: 1304mm
- Înălțime maximă: 364mm
- Lățime profil: 130mm
- Montaj în sistem cu balast
- Include 2 cleme de capăt cu lungimea de 50mm
Descriere completă

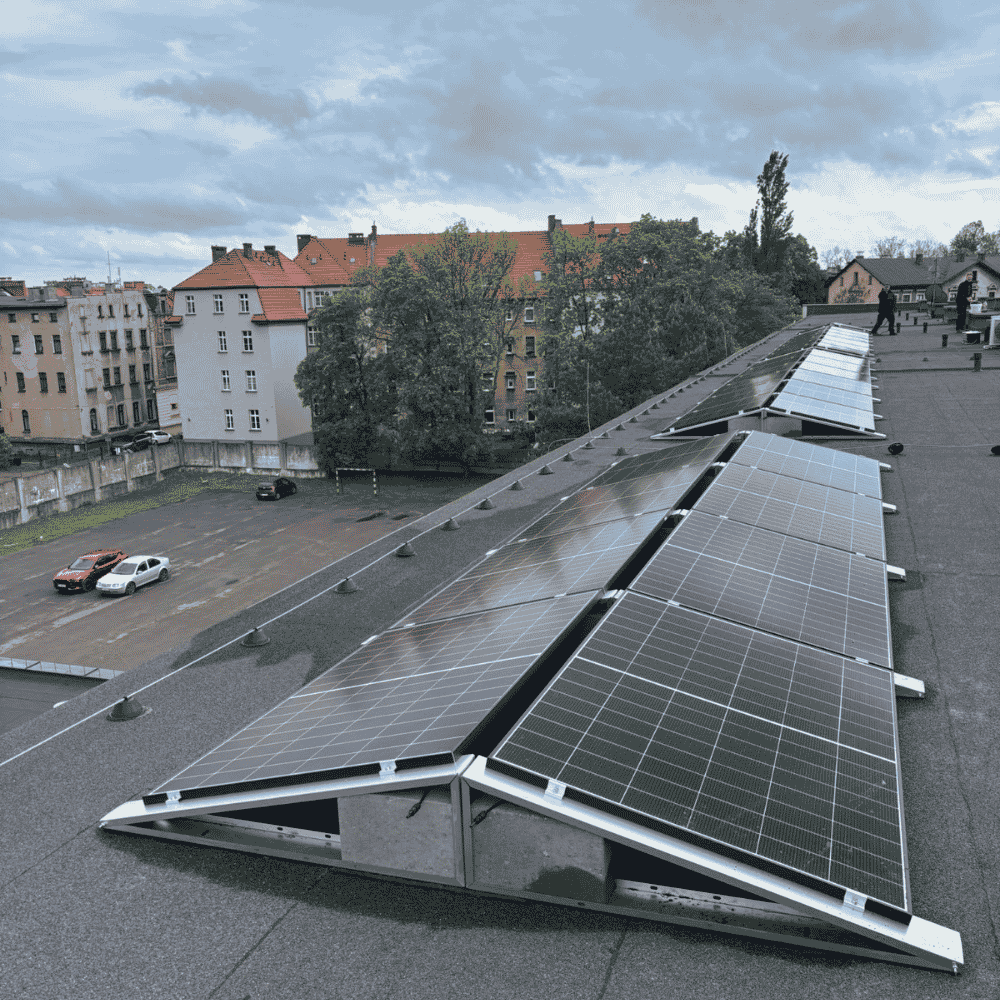

Suportul triunghiular Magnelis este destinat montării panourilor fotovoltaice pe acoperișuri plate, într-un sistem nepenetrant fixat prin balast. Acesta poziționează panoul la un unghi de 15°, contribuind la o amplasare uniformă și la utilizarea eficientă a suprafeței disponibile.
Structura are o lungime a bazei de 1257mm, o suprafață înclinată de 1304mm și o înălțime maximă de 364mm. Profilul are o lățime de 130mm și margini laterale de 25mm.
Suportul este fabricat din oțel protejat cu Magnelis, un strat metalic pe bază de zinc, aluminiu și magneziu, conceput pentru protecție împotriva coroziunii. Produsul este livrat împreună cu două cleme de capăt de 50mm pentru fixarea panoului fotovoltaic.
Caracteristici principale
- Suport triunghiular pentru panouri fotovoltaice
- Potrivit pentru acoperișuri plate
- Unghi fix de montaj de 15°
- Montaj în sistem nepenetrant cu balast
- Fabricat din oțel cu protecție Magnelis
- Profil cu lățimea de 130mm
- Trei piulițe nituibile M8 integrate
- Include două cleme de capăt
- Montajul panoului se realizează direct pe suport
- Poate fi integrat în structuri fotovoltaice cu mai multe module
Avantaje
Montaj fără perforarea acoperișului
Sistemul poate fi stabilizat cu balast, reducând necesitatea perforării membranei sau a învelitorii acoperișului.
Unghi de montaj prestabilit
Înclinarea de 15° simplifică poziționarea uniformă a panourilor și realizarea structurii.
Protecție împotriva coroziunii
Învelișul Magnelis protejează oțelul în condiții de utilizare la exterior și contribuie la durabilitatea structurii.
Fixarea panoului este inclusă
Pachetul conține două cleme de capăt cu lungimea de 50mm, necesare pentru fixarea unui panou pe suport.
Aplicații recomandate
- Acoperișuri plate
- Terase tehnice
- Hale și depozite
- Clădiri comerciale și industriale
- Sisteme fotovoltaice rezidențiale
- Structuri fotovoltaice nepenetrante fixate prin balast
Conținutul pachetului
- 1 × suport triunghiular Magnelis cu înclinare de 15°
- 2 × cleme de capăt, lungime 50mm
Balastul, banda de protecție pentru acoperiș, deflectorul de vânt, șuruburile suplimentare și celelalte componente prezentate în manualul general de instalare nu sunt considerate incluse decât dacă sunt menționate separat în configurația comercială.
| Informații generale | |
|---|---|
| Tip produs | Suport triunghiular pentru panou fotovoltaic |
| Aplicație | Montaj pe acoperiș plat |
| Tipul sistemului | Sistem nepenetrant, fixat prin balast |
| Material | Oțel cu protecție Magnelis |
| Dimensiuni și construcție | |
| Unghi de înclinare | 15° |
| Lungime suprafață înclinată | 1304mm |
| Lungime bază | 1257mm |
| Înălțime maximă | 364mm |
| Lățime profil | 130mm |
| Înălțime margini profil | 25mm |
| Distanță între orificiile principale | 650mm |
| Elemente filetate integrate | 3 × piulițe nituibile M8 |
| Element de articulare indicat în desen | Șurub M8 × 150 DIN 933, șaibe DIN 125 și piuliță M8 DIN 985 |
| Conținutul pachetului | |
| Suport triunghiular Magnelis | 1 bucată |
| Cleme de capăt | 2 bucăți |
| Lungime clemă de capăt | 50mm |
| Montaj și întreținere | |
| Cuplu de strângere pentru șuruburile M8 | 8Nm |
| Număr recomandat de instalatori | 2 persoane |
| Verificarea elementelor de fixare | Două verificări în primul an, apoi cel puțin o verificare anuală |
Compatibilitate și atenționări
Dimensiunile panoului și grosimea ramei trebuie verificate înainte de achiziție. Clemele de capăt trebuie să corespundă grosimii ramei panoului fotovoltaic utilizat.
Cantitatea și poziționarea balastului nu sunt universale. Acestea trebuie stabilite prin calcul, în funcție de dimensiunile panoului, înălțimea clădirii, zona de vânt și zăpadă, poziția pe acoperiș și capacitatea portantă a acestuia.
Sub suport și sub elementele de balast trebuie utilizate materiale de protecție compatibile cu membrana sau învelitoarea acoperișului.
Șuruburile M8 trebuie strânse la cuplul de 8Nm, conform manualului. Elementele de fixare trebuie verificate periodic, inclusiv după fenomene meteorologice severe.
Nu se recomandă curățarea structurii cu substanțe alcaline, detergenți care conțin particule abrazive sau materiale care pot zgâria suprafața.
Instalarea, configurarea și punerea în funcțiune trebuie efectuate de personal calificat, cu respectarea instrucțiunilor producătorului și a normelor aplicabile.
Specificații
General
| Greutate | 1 kg |
|---|---|
| Dimensiuni | 125,7 × 36,4 × 13 cm |
