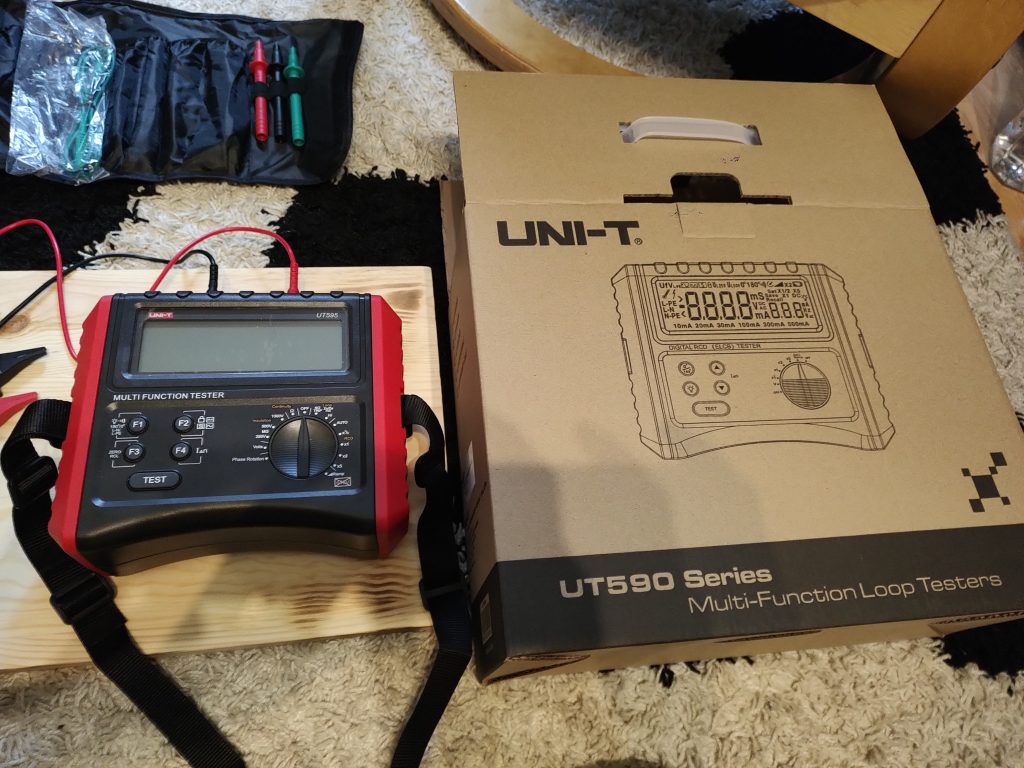

Tester electric multifuncțional UNI-T UT595

Tester electric multifuncțional UNI-T UT595
UT 595 este un dispozitiv universal de măsurare și testare pentru efectuarea inspecțiilor aparatelor electrice. Permite controlul automat al timpului de declanșare a întrerupătoarelor, măsurarea curenților de scurgere, măsurarea impedanței buclei de pământ și a continuității pământului, măsurarea rezistenței de izolație, măsurarea frecvenței tensiunii AC și măsurarea tensiunii DC și AC, secvența fazelor în distribuții trifazate. Are un capac durabil și noi circuite analogice, digitale și microprocesoare.
Acest dispozitiv a fost proiectat, fabricat și testat conform standardului de siguranță IEC61010 (Cerințe de siguranță pentru echipamente electrice) în categoria de supratensiune CATIII 300V. Respectă pe deplin standardul ČSN EN 61557 pentru măsurarea izolației și rezistenței tranzitorii.
UT595 este instrumentul ideal pentru întreținerea, testarea și inspecția elementelor de protecție electrică pentru fiecare electrician și tehnician de inspecție.

Parametrii produsului:
– afișaj LCD retroiluminat:
– dimensiuni display LCD retroiluminat: 995:00 dimensiuni 125 mm × 37 mm
– pe afișaj sunt afișate: moduri de funcționare, valori, unități și simboluri
– comutare funcție: comutator rotativ cu 15 poziții
– comutare gamă: automată
– măsurarea curentului protectorilor de curent: tipuri 10mA, 30mA, 100mA, 300mA, unghiul de schimbare a fazei 3000mA
– posibilitate de modificare a fazei 300/mA 0 ° / 180 ° pentru a detecta cel mai rapid timp al echipamentului de protecție
– mod opțional de testare semi-undă/undă completă și numărătoare inversă (30sec)
– teste automate ale întrerupătoarelor: comutare secvențială a curenților de scurgere, creșterea lină a curentului de scurgere până la echipamentul întreruptorului
– stocarea în memorie a valorii de impedanță măsurată în bucla
– Test (PFC) / curent de scurtcircuit (PSC): în intervalul 0,05Ω la 2000Ω
– măsurarea continuității pământului: în intervalul 0,01Ω la 200Ω
– măsurarea rezistenței de izolație: 0,05 MΩ la 1MΩ la tensiunea de testare 250V / 500V măsurarea frecvenței AC / AC
– Măsurarea tensiunii AC și DC: 0V la 440V, rezoluție automată AC / DC / polaritate
– Măsurarea secvenței fazelor: indicarea secvenței fazelor, sensul de rotație
– Alimentare: 6 baterii alcaline 1.5V AA
– Protocolul de calibrare automată trebuie să fie comandat separat
– trebuie să fie comandat separat. dispozitiv
– încuietoare cu chei
– un asistent indispensabil pentru fiecare tehnician de inspecție

Parametri tehnici :

– Măsurarea întreruptoarelor

selectare curent de măsurare I: 10mA / 30mA / 100mA / 300mA / 300mA măsurare
tensiune 220V ± 10%, frecvență 45Hz până la 65Hz
acuratețea de măsurare a curentului la tensiunea AC 220V: ± (10% + 2)
test automat întrerupător cu curent I: 50%, 100%, 200%, 500% din curentul de declanșare, la 0% curent de declanșare, la Δ n intervalul curent de declanșare: 2000 ms
interval de măsurare a timpului la curent 1 * I, Δn: 0 până la 500 ms (cu funcție de numărătoare inversă)
interval de măsurare a timpului la curent 1 * I, Δn: 0 până la 300 ms
interval de măsurare a timpului la curent 2 * I, Δn: 0m0 (cu funcție de numărătoare inversă) până la <20:0m0 domeniul de măsurare la curent 2 * I, Δn: 0 până la 150 ms
interval de măsurare în timp la curent 5 * I, Δn: 0 până la 40 ms
precizia măsurării timpului: ± (5% + 5)
posibilitatea de a schimba unghiul de fază 0 ° / 180 ° / 180 ° / 180 de fază scurtcircuit măsurare curent (PSC)

tensiune de funcționare: 220V ± 10% / 195V la 440V / 45Hz la 65Hz
măsurare curent și timp: 20A / 20ms
domenii de măsurare: 0,05Ω la 1,99Ω; 2,0Ω la 19,9Ω; 20Ω la 2000Ω
rezoluție cea mai mică: 0,01Ω
curent de scurtcircuit: 0kA la 26kA
precizie: ± (5% + 5)

– Măsurarea continuității pământului

tensiune nominală de măsurare: aprox. 5V
curent de măsurare: mai mult de 200mA
interval de măsurare: 0,01Ω la 200Ω
precizie în intervalul 0,01Ω la 200Ω: ± (2% + 5)

– Măsurarea rezistenței de izolație

Rata de testare a tensiunii de izolație

± 20V: dc. 10% sau 500V ± 10% sau 1000V ± 10%
interval de măsurare: 0,05 până la 250MΩ, sau 0,05 până la 500MΩ, sau 0,05 până la 1000MΩ
curent de măsurare nominal la 250kΩ, sau A0m500kΩ, sau A0m50kΩ 1,1 mA
curent de scurtcircuit: <1,8mA
acuratețe de măsurare în intervalul 0,05MΩ până la 1000MΩ: ± (5% + 5)

– Măsurarea tensiunii AC și DCV

Interval de măsurare AC: 40V până la ± 40VDC

Interval de măsurare: 440V (50 / 60Hz)
rezoluție: 1V
precizia măsurării: ± (2% + 3)
măsurarea tensiunii în intervalul <10V: numai informativ
– Măsurarea frecvenței

interval de măsurare:

interval de măsurare:

rezoluție: 200Hz
1 Hz
Precizia măsurării: numai referință

– Măsurarea secvenței fazelor

pentru tensiune: AC trifazat 100V până la 440V / 45 până la 65Hz
secvența fazelor: L1 → L2 → L3 rotație înainte; Rotire inversă L1 → L2 → L3
căderea tensiunii de fază: căderea de fază L1, L2 sau L3 va fi afișată pe ecranul LCD

Parametri generali:

– funcția de selectare automată a intervalului: da
– indicarea bateriei scăzute: da, simbolul „” pe afișaj
, simbolul suprasarcină” yes (indicația „în afara intervalului”): display
– alimentare: baterii 1,5V AA, 6 buc
– consum de curent: de bază aprox. 10mA, aprox. 50mA la interval de 1000V
– Dimensiuni display LCD: 125 × 37 mm
– mediu de lucru: temperatura 0°C până la + 40°C, umiditate max. 85% RH
– acuratețea declarată este garantată în mediu: temperatură 23 ± 5 °C, umiditate: 45-75% RH
– mediu de depozitare: temperatură -20 °C până la + 60 °C, umiditate max. 90% RH
– greutate: 1 kg (inclusiv bateriile)
– dimensiuni dispozitiv: 210 x 90 x 175 mm
– culoare dispozitiv: roșu și gri

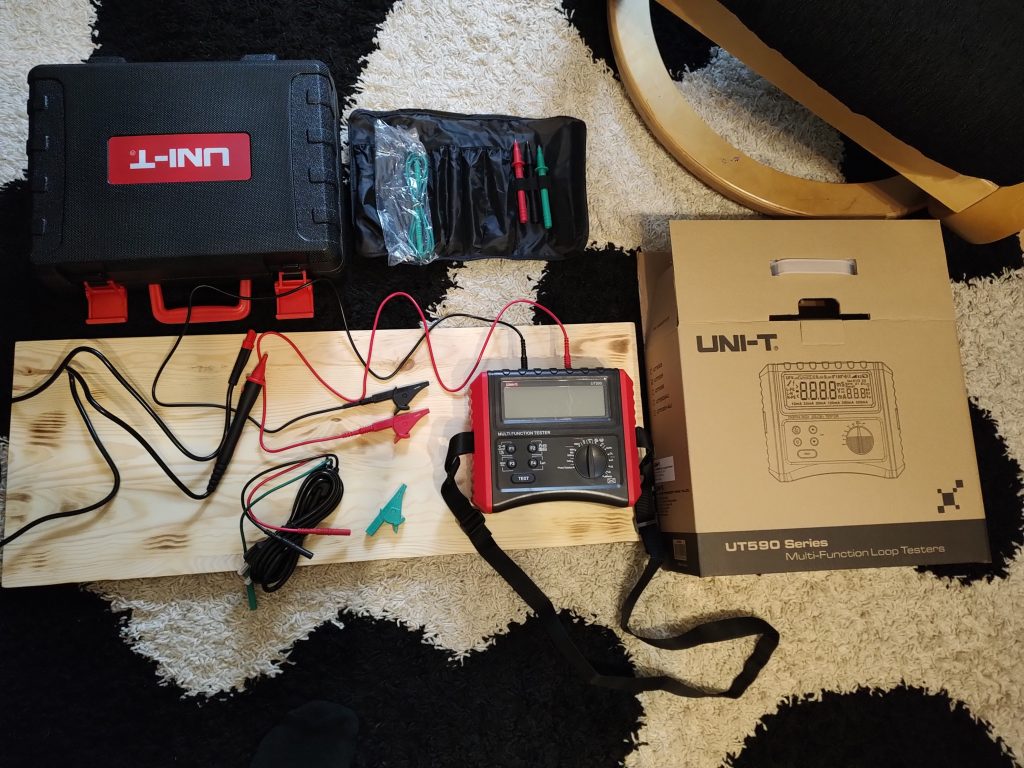

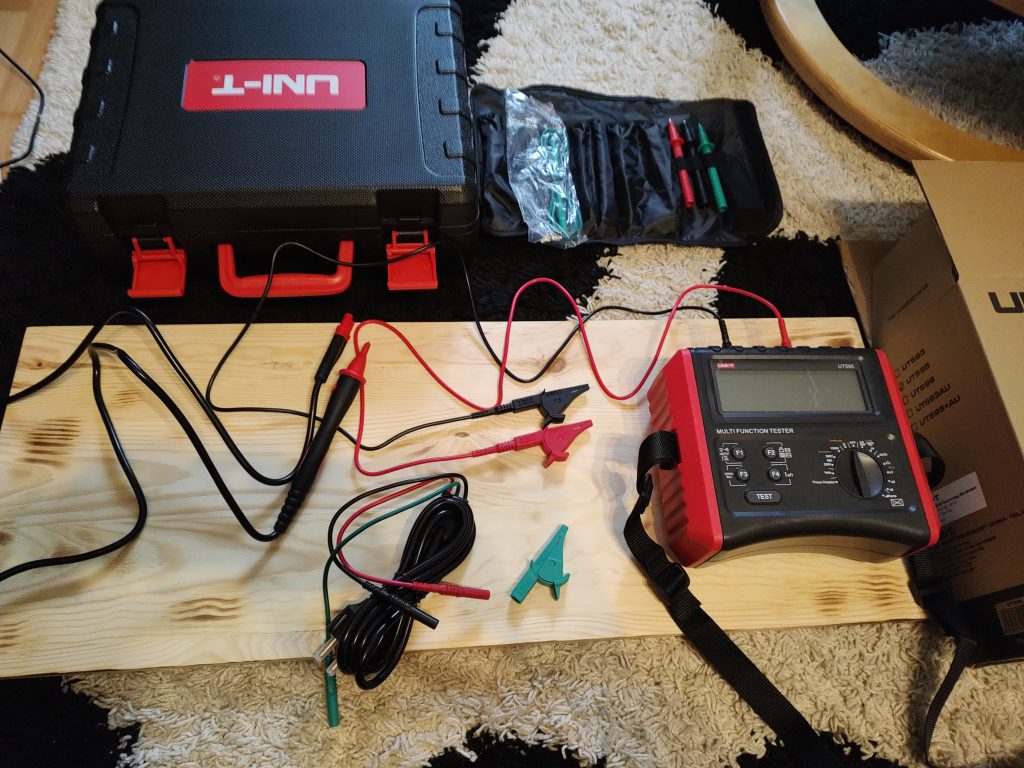

Conținutul ambalajului individual :

– dispozitiv UT595: 1buc cablu de test
, 1 buc. × 1)
– baterie alcalină 1,5V AA: 6buc
– carcasă portabilă: 1buc
– instrucțiuni de utilizare: 1buc

Ambalaj en-gros:

– cantitate standard per cutie: 4buc
– dimensiuni cutie standard: 510 × cutie standard: 300 mm greutate totală 15 kg

Producator: UNI-TREND
