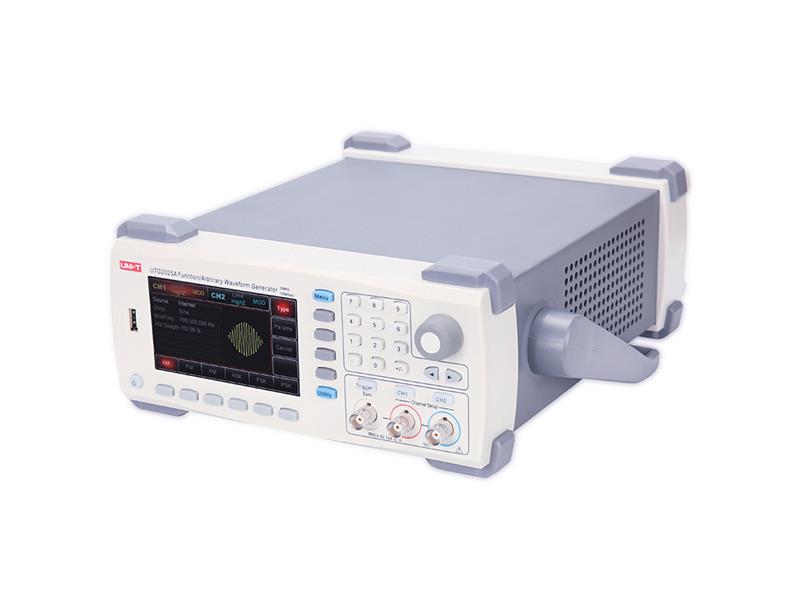

Generator de funcții UNI-T UTG2025A

Generator de funcții UNI-T UTG2025A
Acest produs vine cu o garanție de 3 ani. Generatorul de funcții / forme de undă arbitrare UTG2025A este un generator modern cu două canale care utilizează tehnologia de sinteză digitală directă pentru a crea o ieșire precisă și stabilă a formelor de undă arbitrare cu o rezoluție de 1μHz. Modulația semnalului este disponibilă cu diferite modulații, cum ar fi AM, PM, FM, ASK, FSK, etc. dintr-o sursă internă sau externă, baleiaj liniar și logaritmic. Panoul este proiectat ergonomic pentru o operare ușoară. Utilizarea generatorului este avută în vedere în proiectarea, testarea, depanarea și repararea dispozitivelor electronice și electroacustice, cum ar fi circuitele și dispozitivele de testare în sisteme celulare și fără fir, sisteme radio, televiziune și radio; testarea componentelor semiconductoare etc. Datorită tehnologiei DDS, este capabil să genereze semnale precise și clare cu distorsiuni minime. Un panou ușor de utilizat, cu operare simplă și un afișaj clar, vă permite să lucrați mult mai eficient și mai rapid. Are o interfață USB și un software puternic pentru transferul de date pe un computer. Are un excelent raport preț/performanță și o serie de caracteristici.

Parametrii produsului :

– generator cu două canale – 2 echivalente, canale independente
– sinteza digitală a semnalelor DDS
– generare de semnale sinusoidale cu o frecvență de 1μHz până la 25-MHz cu o frecvență dreptunghiulară de generare a semnalelor
-25-MHz 1μHz până la 5MHz
– generarea de alte forme de undă (sinusoidală, dreptunghiulară, rampă, triunghi, puls, zgomot, DC, arbitrar)
– tipuri de modulare a semnalelor AM, FM, PM, ASK, FSK, PSK, PWM de la sursa internă și externă
– suport pentru declanșare manuală de declanșare a semnalului de baleiaj și rafală
/- susține ieșire manuală
/> Măsurare frecvență de înaltă precizie pe 6 biți a semnalelor externe compatibile TTL de până la 200 MHz
– amplitudine de ieșire a semnalului de până la 10 Vpp la impedanță de 50Ω sau până la 20 Vpp în modul de impedanță înaltă
– frecvența de eșantionare 125 M/s și rezoluție verticală de 14 biți
– Posibilitate de stocare a interfeței USB până la 16 grupe variabile de undă digitală
– panou frontal pentru introducerea formelor de undă
– Interfață USB Host pe panoul din spate, software puternic pentru PC
– Conector LAN pe panoul din spate pentru actualizare firmware
– Buton multifuncțional și tastatură numerică pentru o operare ușoară
– Ajutor sistem
– Afișaj LCD TFT color de 4,3″ cu rezoluție înaltă

Parametrii canalului tehnic:-

/> 2
– frecvența de eșantionare: 125MS/s
– frecvența de ieșire: până la 25MHz
– rezoluție de frecvență: 1μHz
– rezoluție verticală: 14 biți
– adâncimea memoriei: 8 kpts
– lungimea de undă a oricărei forme: 8pts ~ 8kpt tipuri de semnale
– frecvențe generate de
br/> sinusoidală: de la 1μHz la 25MHz
dreptunghiular: de la 1μHz la 5MHz
rampă (fierăstrău): de la 1μHz la 400kHz
puls: de la 1μHz la 5MHz
orice: de la 1μHz la 5MHz
zgomot
/d5MHz
-/25MHz
interval de amplitudine: 1mVpp până la 10Vpp (50Ω), 2mVpp până la 20Vpp (High Z)
– tipuri de modulație: AM, FM, PM, ASK, FSK, PSK, PWM, Sweep
– măsurarea frecvenței semnalelor compatibile TTL: da, în intervalul de 1000mHz – o precizie de 1000MHz ppm
– impedanță de ieșire: reglabilă de la 1Ω până la 1kΩ, sau High Z, setare din fabrică 50Ω
– protecție la scurtcircuit de ieșire: da
– distorsiune totală 20kHz, 1Vpp (valoare tipică): <0,2%
– coeficient de îmbătrânire în primul an
– 1 ppm. 0,5 ppm /℃
– coeficient de temperatură: ＜ 2 ppm /℃
– afișaj: TFT LCD cu diagonala de 4,3″, WVGA (480 x 272 pixeli)
– Interfață dispozitiv USB: da
– alimentare: AC de la 100 V la CAT45 Hz, CAT45 Hz II
– putere consumata: <40W
– protectie: siguranta 250 V, T2 A
– greutate: 3,2kg
– dimensiuni: 265 x 110 x 320mm
– culoarea produsului: alb si gri

Conținutul ambalajului individual:-5 UTG/Generator: 1buc
– cablu de alimentare: 1buc
– Cablu de interfață USB: 1buc
– Cablu BNC-BNC: 2buc
– CD cu software pentru PC: 1buc
– Manual în cehă și engleză: 1buc

Ambalaj pentru clienții angro: cantități standard de carton:- 2 buc. 380 x 330 x 320 mm
– greutatea brută a cutiei: aprox. 8,5 kg

PRODUCĂTOR: UNI-TREND
