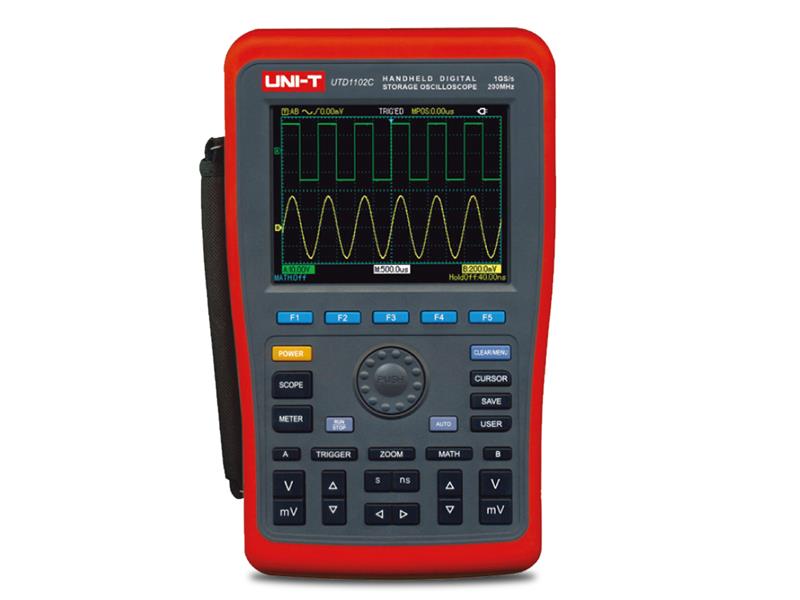

Osciloscop UNI-T UTD1102C

Acest produs vine cu o garanție de 3 ani. Dispozitivul UTD1102C combină un osciloscop portabil cu două canale și un multimetru într-o singură carcasă. Oferă parametri excelenți și o serie de funcții avansate, precum și ușurință în utilizare, ceea ce îl face potrivit pentru lucrul într-un mediu extern. Lățimea de bandă a osciloscopului este de până la 100MHz la eșantionare de 500MSa/s. Funcțiile sale puternice de declanșare și analiză facilitează achiziționarea și analizarea formelor de undă, putând măsura 27 de parametri de semnal complet automat. Un multimetru vă permite să măsurați tensiunile și curenții DC și AC, rezistența și capacitatea.
Dispozitivul are un afișaj LCD color încorporat cu o diagonală de 5,7 inchi cu o rezoluție de 320 x 240 pixeli. Afișajul arată curbele în modul monocrom, astfel încât este ușor de citit chiar și în condiții de lumină puternică. În modul multimetru, valoarea maximă pe afișaj este de ±5999.
Dispozitivul este alimentat de o baterie Li-ion încorporată sau de un adaptor AC/DC de 9V/4A.
Deoarece designul dispozitivului se bazează pe controalele dispozitivelor tradiționale, utilizatorii pot folosi aceste dispozitive fără a fi nevoie să petreacă o cantitate semnificativă de timp învățând și familiarizându-se cu intervalul de control al tensiunii de intrare. 150V în CAT II (divizor de sondă 1:1) și o tensiune de intrare de 300V în CAT II (divizor de sondă 1:10). 500MS/s
– max. adâncimea memoriei: 7,5 kpts
– Rezoluția convertorului A/D: 8 biți
– interval de bază de timp: 2ns/div până la 50s/div
– cuplare de intrare: (1MΩ±2%)//(21pF±3pF)
– axă verticală: 5mV/div/div)
– boot: Edge, puls, video
– operații matematice cu progresii: A + B, A -B, A x B, A : B
– măsurare automată: vârf la vârf, amplitudine, maxim, minim, sus, jos, medie, medie, rădăcină medie pătrată, depășire, frecvență pozitivă, timp de creștere, puls, depășire, depășire, frecvență pozitivă, timp de creștere, puls de prelungire a ciclului raport de sarcină pozitiv, raport de funcționare negativ, întârziere de creștere, întârziere de cădere
– FFT: Hanning, Hamming, Blackman-Harris, dreptunghiular
– stocare în memoria internă: 10 grupuri de curbe, 10 moduri de setare
– salvare pe USB: 10 grupuri de curbe, 10 grupuri de interfețe de măsurare

Multime de interfețe de măsurare DC tensiune: 600mV / 6V / 60V / 600V / 1000V; precizie ±(1%+5)
– intervale de măsurare a tensiunii AC (45Hz la 400Hz): 600mV / 6V / 60V / 600V / 700V; pentru precizie f < 200Hz ±(1,2%+5); pentru precizie f ≥ 200Hz ±(1,5%+5)
– domenii de măsurare curent DC: 6mA / 60mA / 600mA; precizie ±(1,2%+5); pentru o precizie de 6A ±(1,5%+5)
– intervale de măsurare a curentului alternativ (45Hz la 400Hz): 6mA / 60mA / 600mA; precizie ±(2%+5); pentru precizie 6A ±(2,5%+5)
– intervale de măsurare a rezistenței: 6kΩ / 60kΩ / 600kΩ; precizie ±(1,2%+5); 600Ω / 6MΩ / 60MΩ; precizie ±(1,5%+5);
– intervale de măsurare a capacității: 6nF / 6mF; precizie ±(5%+10); 60nF / 600nF / 6µF / 60µF / 600µF; precizie ±(4%+5);
– măsurarea diodelor și continuitatea circuitului: da
– modul comutare interval: automat/manual
– afișarea și înregistrarea curbei de tendință a modificărilor tensiunii, curentului, rezistenței

Parametri tehnici :

– alimentare: 2450V AC,- 440Hz, CAT II, ​​consum < 20VA
– interfață standard: 1 x USB-Host
– baterie: Li-ion 7,4V/4400mA
– funcționare baterie: 3 ore
– afișaj: 8 inchi, 800 x 480 pixeli
– protecție IP: calibrare recomandată
– o dată pe an
– IP2X
– temperatura ambiantă de lucru: 0°C până la +40°C
– temperatura de depozitare: -20°C până la +60°C
– umiditate ambientală de lucru: <35℃: ≤90%RH, 35℃ până la 40℃: ≤60%RH
– altitudine de lucru: max. 3000m deasupra nivelului mării
– altitudine nefuncțională (de depozitare): 15000m deasupra nivelului mării
– greutate netă: 1,8 kg
– greutate brută: 4,5 kg
– dimensiuni: 268 x 168 x 60mm

conținutul pachetului :

UTD1102C: 1 buc
– sondă cu cablu de 1,2 m și divizor comutabil 1x, 10x (UT-H04): 2 buc
– curent (4mA la 600mA) / modul convertor de tensiune (UT-M03): 1 buc
– curent (4A la 6A convertitor DC
) / adaptor de tensiune/modul UT-M04 100 până la 240 V AC rms, 45 până la 440 Hz, CAT II: 1 buc
– Cablu USB: 1 buc
– manual de utilizare: 1 buc

Ambalaj pentru clienții vrac :

– cantitate standard per cutie: 4 buc x dimensiuni cutie: 400 buc x 200 x 200 mm mm
– greutatea brută a cutiei: aprox. 16,7 kg

PRODUCĂTOR:
UNI-TREND

actualizare software:
https://instruments.uni-trend.com/EU-EN/handheldoscilloscopes/utd1000c.html
